バイアルをしっかり保持するバイアルホルダーで、
ホルダーボックスのまま冷凍保管できます
写真は「ファイザー社ワクチン」のバイアル規格に沿って開発したものです。
ファイザー社以外のバイアル規格が分かり次第開発進めて参ります。
-
移送時でもバイアル（ワクチン）が揺れにくいことに特化した構造
-
バイアルホルダーがボックスとセットになっており、取り扱いや保管がし易い
-
移送時未開封確認ができる機構
-
運用する2枚の保冷剤、冷蔵用か冷凍用の使い分けのみで冷蔵移送、冷凍移送が共通運用可能
-
冷凍移送用保冷剤を使用する場合、－35℃～－45℃の保冷剤凍結設備が必要ですのでお問い合わせください。

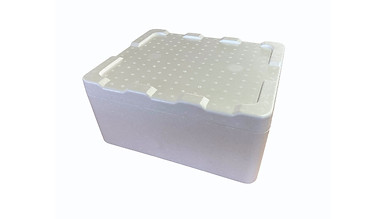

本体：EPS高断熱発泡容器＋外装段ボールシート×１個
外寸：400±5×340±5×215±5mm
内寸：342±3×275±3×142±3mm(内容積約13.3ℓ)
バイアルホルダー：ポリエチレン発泡体20mm厚×2枚(50穴)
バイアルホルダーボックス：1個(耐水加工、冷凍庫内保管可能）サイズ/200×115×高さ50mm

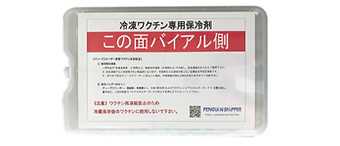

保冷剤：断熱板一体型×2枚(サイズ/333×200×25mm)
緩衝材：□型×1個、平型×1個
※ 医薬品や検体輸送に不可欠な輸送時未開封確認が可能な製品です
※ 500セット／週供給可能です
保冷バッグの温度性能テスト
保冷剤凍結
↓
バイアル液中、バッグ内外温度センサーSET
↓
恒温槽内35℃で24時間計測
【保冷剤安定化検証】
【バイアル内センサー】
【バイアルホルダーボックス内】
【EPS容器外部センサー】
【恒温槽内部】
保冷バッグの温度性能テスト
バイアル液中センサー設置後-70℃凍結
↓
-35℃で保冷剤凍結
↓
バッグ内外温度センサーセット
↓
恒温槽内35℃で24時間計測
【バイアル内センサー】
【冷凍用保冷剤】
【バイアルホルダーボックス内】
【EPS容器外部センサー】
【恒温槽内部】
販売価格
短いリードタイムで納品可能です
＜セット販売＞
保冷剤2枚標準Ａセット
17,600円(税込)／セット(税別16,000円）
保冷剤4枚Ｂセット(予冷用2枚同梱)
22,000円(税込)／セット(税別20,000円）
＜単品販売＞
バイアルホルダー＋ボックス10個セット
28,380円(税込)／セット(税別25,800円)
保冷剤10枚セット
28,380円(税込)／セット(税別25,800円)
外装段ボール箱10枚セット
11,000円(税込)／セット(税別10,000円)
保冷バッグの使用方法
手順1．保冷剤の準備
移送前日から保冷剤に記載の通り、使用準備を行ってください
手順２．移送直前に下記手順でセットしてください
① 保冷剤1枚印刷面上にして置く
※右の写真は
です
の場合は冷凍用の保冷剤を使用ください。
② □型緩衝材と冷蔵バイアルを
入れたホルダーボックスを置く
③ 保冷剤1枚印刷面下にして
ホルダーボックスを挟む
④ 平型緩衝材を置き発泡蓋を
しっかり閉める
（隙間が無い様にご注意下さい）
⑤ 外装段ボール箱を閉めて完了
【到着地まで未開封確認の為、結束バンド、セキュリティー錠やセキュリティーテープ等ご使用下さい】
